MONTAJE DEL PC
1**PREPARACION PARA EL MONTAJE:
Si acabamos de comprar un ordenador completo por piezas, tendremos innumerables cajas y papeles por toda la habitación. Recomendamos lo siguiente: guardar todos los disquetes de drivers en un sitio seguro y a mano (quizá los necesitemos), hacer lo mismo con todos los CD-ROMs, guardar todos los manuales juntos y meter todos los embalajes y papeles que venían con los componentes en sus cajas originales. Nunca tiremos nada, por varias razones: por si algo no funciona correctamente, por si lo queremos cambiar por otra cosa distinta, y por último porque las cajas de componentes de ordenador (exceptuando las de monitor, impresora, escáner y la caja metálica) no ocupan casi nada y de paso nos pueden servir para guardar otras cosas. Muchas tiendas exigen en la devolución que se haga en las cajas originales. Además, pueden ser de ayuda a la hora de vender los componentes de segunda mano.
Y segundo, tenemos que ponernos en un lugar correctamente iluminado, a una buena altura, un buen destornillador de estrella, una caja pequeña donde ir echando los tornillos, las manos limpias y muy secas, y al lado la guía impresa de "Cómo montar un ordenador" del WEB de Duiops :-). Quizás necesites también unos alicates para quitar tapas de las bahías (huecos) frontales del ordenador o cambiar algún puente.
MUY IMPORTANTE: No conectes nada externo, especialmente el CABLE DE CORRIENTE hasta que no esté la caja principal y todas sus piezas perfectamente montadas. Una vez todo conectado, es hora de enchufar monitor, ratón, impresora, etc etc; y por último el cable de corriente de la fuente de alimentación de la caja.

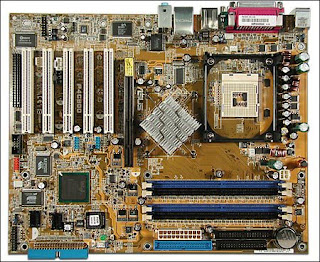

2º - CONFIGURACIÓN DE LA PLACA BASE:
Sacamos la placa base del embalaje y la ponemos sobre una superficie totalmente aislante, recomendablemente encima de su propia caja de cartón o de una revista. Echamos un vistazo, es un momento recomendable de leer el manual de la misma, y nos dispondremos a configurar los primeros jumpers (en caso que los haya) y montar el micro, su disipador+ventilador y la memoria, ya que no volveremos a tener un acceso tan cómodo a la placa en otro momento del montaje.
MONTAR EL PROCESADOR:
Micros antiguos: (1998 hacia atrás) En el caso de que sea un Pentium/Pentium MMX/K5/K6/K6-2/6x86/MII/Winchip y otros del estilo, usarán el ZIF Socket 7. ZIF, Zero Insertion Force, consiste en una palanca (que tendremos que manejar con cuidado si es la primera vez que lo usamos) que al levantarse deja espacio para que se inserten las patillas del microprocesador, y que al bajarse lo deja fijado al zócalo.
Micros de la época del slot: (1998-2000). En el caso de que sea un Intel Celeron/Pentium II/III, usarán el Slot 1 (o un AMD K7 clásico el Slot A, que viene a ser lo mismo). El procesador ha de insertarse similar a una tarjeta normal, y quedará fijado gracias a las guías laterales que incluye la placa base. En algunos casos estas guías son inútiles y el procesador quedará fijado sólo por la zona de pines.
Micros modernos: (2000-2006). En el año 2000 se recapacitó y se volvíó al método tradicional de zócalo ZIF + palanca comentado en los micros antiguos, por lo que el método comentado hoy día es totalmente válido. De ese modo se insertan los procesadores Pentium III/Celeron nuevos (Socket PPGA), micros PentiumIV (de Socket 423 el más grande y Socket 478 el más pequeño), procesadores Athlon Thunderbird/AthlonXP/AthlonMP/Duron (Socket A o Socket 468, es el mismo), y Athlon64 (sockets 754, 939 o AM2).Comentario aparte se merecen los nuevos micros Intel de socket 775, que el sistema es muy parecido pero en el zócalo ZIF se incluye una chapita metálica que aprieta el micro hacia abajo, puesto que esta nueva generación NO llevan patas, sino contactos que se unen a unas bolitas con un muelle en la parte inferior.
También es peculiar el montaje de algunas placas de socket 479M de sobremesa pero pensadas para montar micros Intel de portátiles, en ese caso también van con un anclaje algo peculiar.

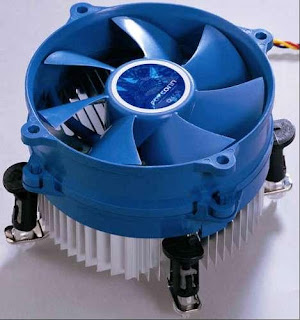

MONTAR EL VENTILADOR + EL DISIPADOR DE CALOR:
Para montar el ventilador + disipador, en el caso del socket 7 tan sólo tienes que fijarlo al zócalo donde está montado el microprocesador (no habrás comprado uno de los que se fija al micro, ¿verdad?, no valen, son para micros 486, Pentium y equivalentes antiguos).
Para los micros de slot, el disipador+ventilador primero se acopla al micro y todo ello el conjunto (micro+disipador+ventilador) se introduce en el slot por el método comentado en el apartado anterior.
Para Socket A, PPGA, 423, 478, 775, 754, 939 y AM2, nos podemos encontrar de todo, desde disipadores+ventiladores que se fijan al zócalo o un suporte plástico hasta otros, normalmente de gran calidad, que se fijan a la placa base gracias a unos tornillos (en este caso, hay algunas placas base socket A que no montan estos agujeros).
Es importante prestar atención a la calidad del ventilador+disipador, en procesadores de más de 1 GHz es fundamental que sea de un tamaño relativamente grande y de una calidad aceptable. En procesadores Pentium IV de más de 1,8 Ghz y Athlones de más de 1,4 esta calidad tiene que ser totalmente puntera, nos asegurará un ordenador final estable y sin problemas durante varios años, si el ventilador es un OEM baratillo de mala calidad podremos tener cuelgues y cosas indeseables, como un microprocesador quemado).
Intenta que el disipador esté totalmente pegado a la superficie del micro. Se recomienda aplicar una silicona para semiconductores (una pasta que color blanco que se vende en tubitos pequeños, como si fuera una pomada), y así favorecer la difusión térmica entre ambos componentes. El cable de corriente del ventilador conéctalo con uno de los que sale de la fuente de alimentación o a uno de los conectores FAN de la placa (tienen 3 pines: positivo, neutro y el sensor para detectar las revoluciones por minuto, este último sólo en ventiladores nuevos de alta calidad).
NOTA: "Un disipador+ventilador mal montado puede provocar la destrucción de micros modernos en cuestión de 1 o 2 segundos. Asegúrate que está bien montado. Tampoco olvides conectar el ventilador al conector para MOLEX 3 pines que hay en la placa base etiquetado como CPU FAN. Muchas placas no arrancarán si no tienes el ventilador conectado al conector CPU FAN."
MONTAR LA MEMORIA.
La memoria que nos podemos encontrar son de 3 tipos:
En un PC antiguo (Pentium) la memoria eran módulos SIMM de 72 contactos (si te trata de un 386 o 486 de baja gama será de 30). Cada módulo tiene una orientación, y había que hacer coincidir el pin 1 del módulo con el pin 1 del zócalo.
- Módulos DIMM SDR-RAM de 168 contactos, DDR-RAM de 184 contactos o DDR-II de 240 contactos. Se encuentran en la mayoría de placas modernas tanto de Intel como AMD desde el año 2000. Hoy día (año 2006) la memoria SDR está extinta, y sólo encontramos DDR y DDR-II
- Módulo RIMM de memoria RAMBUS, encontrado en los Pentium IV antiguos, físicamente muy similar a los anteriores.
Los módulos SIMM tienen 2 posibilidades de conexión: por inserción vertical o por inserción diagonal. En el primer caso, tan sólo tenemos que ponerlo sobre el zócalo e insertarlo presionando hacia abajo, quedando fijado por las dos pinzas que están una en cada extremo. Hemos de tener cuidado de no forzarlo demasiado ni doblar la placa base. En el caso de la inserción diagonal, hay que insertarlos con una inclinación adecuada de forma que el pivote del zócalo encaje en el agujero del modelo. Una vez encajado el pivote, habrá que girarlo para ponerlo vertical, de forma que suene un "clac" (el clac quiere decir que se ha encajado, no que se ha roto ;-) ).
- Si es un módulo DIMM o RIMM, nos encontraremos con sólo una posición posible debido a lo que hemos llamado "muesca de guía". Habrá que insertarlo con bastante cuidado ya que es más largo. Se hace presionando en los dos extremos a la vez, sin demasiada fuerza ni doblando la placa base, y una vez insertado que aprieta girando la pinza de cada extremo. Quizás haga falta también apretarlo por el centro, especialmente si ha entrado duro, pero esto solo hacerlo cuando lo hayamos pillado con las pinzas por los extremos.
- NOTA:
No dobles la placa base cuando insertes el módulo. Hazlo con firmeza y fuerza, pero a la vez con respeto.
3º - MONTAJE DE LA PLACA BASE EN EL ORDENADOR:
Abriremos la torre o la caja de sobremesa que hemos comprado, que normalmente lleva los tornillos detrás, retirando la carcasa hacia atrás, en el caso de la torre o hacia delante en el caso de la sobremesa.
Tenemos que preparar la caja, especialmente si la hemos comprado a parte. Hay que quitar las plaquitas metálicas en cada uno de los huecos alargados de atrás para dejar espacio a los conectores de cada tarjeta de expansión, con ayuda de un destornillador.
Asimismo, en las cajas ATX, tendremos que hacer algo similar con el hueco del grupo de conectores de la placa base. Es posible que haya unas pequeñas láminas de metal que haya que fijar en el hueco, y en cada lámina hay que retirar una serie de porciones de corresponden a los conectores de vamos a usar (serie, paralelo, USB, los conectores mini-jack de la tarjeta de sonido si viene integrada en la placa base...).
Tras eso, dependiendo el tipo de caja, desmontaremos la plancha metálica lateral en la que va atornillada la placa base o montaremos directamente dentro la placa base. Una vez encontrada la orientación de la placa adecuada, se sabe fácilmente por la posición de los conectores o las ranuras, va acoplada a la plancha metálica por medio de unos tornillos pequeños, que suelen coincidir entre los que posee la placa base y dicha plancha. En los agujeros donde no hay tornillo en la plancha metálica pero sí en la placa base, se suelen insertar una especie de pivotes como éste para que quede en suspensión y no hagan contacto entre sí:
No te preocupes si no coinciden todos los agujeros: están pensados para aceptar placas de varios estándares y tamaños dentro de cada estándar, ATX, Flex-ATX, Mini-ATX y las antiguas, llamadas Baby-AT
Como comentario sólo para las cajas muy antiguas, de antes de 1998, si no sabes si es AT o ATX, mira por ejemplo el conector de corriente procedente de la fuente: en las AT es un cable negro y grueso que une el interruptor con la fuente, y en las ATX en vez de eso hay un pequeño cablecito de 2 hilos con un conector que va a la placa base.
4º - MONTAJE Y CONFIGURACION DE LAS UNIDADES:
Una vez montada la placa base en la caja, nos dispondremos a montar las unidades en los huecos delanteros. Tendrás que quitar el plástico del frontal de la caja y quizás una chapa fijada a la caja por unos puntos de soldadura.
Para montar el CD-ROM, grabadora o DVD buscaremos uno de los huecos de 5,25 '', lo haremos coincidir con los huecos para los tornillos de cada lateral y lo atornillaremos (recomendamos poner los 8 tornillos para transmitir las vibraciones a la caja y que en ésta se disipen, 4 tornillos en cada lado). Hay que ponerlo de forma que quede al nivel del frontal de la caja una vez montado (en la imagen se puede ver cómo el frontal no está, ha sido retirado).
Igual hay que hacer con la disquetera, pero esta ver en un hueco de 3,5 ''. Lo fijaremos con cuatro tornillos (2 en cada lado).
El disco duro hay que ponerlo en un hueco del tamaño de la disquetera, con la excepción de que el hueco tiene que ser ciego, es decir, que no sea accesible desde el frontal de la caja. También lo fijaremos con cuatro tornillos.
MAESTRO /ESCLAVO Y NUMEROS ID
Las unidades IDE hay que configurarlas como maestras o esclavas, y hay 2 canales IDE. La configuración de unidades primarias o secundarias se hacen mediante unos jumpers que hay en la parte de atrás, y la posición de los jumpers en las patillas se puede ver en un serigrafiado o en una pegatina que tenga el dispositivo IDE.
Puedes poner el disco duro como maestro en el canal primario y el CD-ROM como esclavo en el mismo canal, o, mejor aún, el disco duro como maestro en el canal primario y el CD-ROM como maestro en el canal secundario (para esto último necesitarás 2 cables de cinta IDE de 50 hilos cada uno).
IDENTIFICADOR Y TERMINALES EN UNIDADES SCSI:
Seconectan de una forma totalmente distinta. Cada dispositivo SCSI tiene un número de identificación, del 0 al 7 (son en total 8 números, pero uno de ellos está ocupado por la controladora, el dispositivo "7" de la cadena). El cable puede tener un número de conectores igual al de dispositivos o mayor. Si es mayor, habrá que usar lo que se llama terminadores, para que quede un número cerrado de dispositivos. El número de identificación se pone mediante los jumpers que tienen las unidades detrás, en el lugar donde estarían los maestro/esclavo de los IDE
5º - LOS CABLES:Conexión Fuente de Alimentación - Placa base
Se conecta de dos formas, dependiendo si la placa y la caja es Baby AT (PCs de 1998 hacia atrás) o ATX (PCs de 1998 hacia hoy).
Si es Baby AT (recuerda, PCs muy antiguos, si es moderno ignóralo), habrá dos conectores de alimentación. Dichos conectores tienen unos cables negros, que tendrán estar los de un conector junto con los del otro. A la hora de insertarlo en el conector de la placa base, sólo tiene una posición, que es la que se ve en la imagen.
Si es ATX 24 pines, que es lo que se ve desde el año 2004, será de manera análoga al anterior pero has de cerciorarte que la fuente de alimentación dispone de este conector, no del antiguo de sólo 20 pines.
NOTA: En caso de tener un Pentium4, un Athlon de socket A moderno o un Athlon64, además hay un conector de 4 hilos cuadrado y pequeño que es necesario enchufar también. Sólo disponen de él las fuentes de alimentación más modernas, asegúrate que la tuya lo lleva.
También, si tu ordenador es del 2005-2006, es posible que te encuentres un conector de 8 hilos en vez de el de 4 comentado.
CONECCION DE LEDS LUMINOSOS, Y EL ALTAVOZ DE SONIDOS:
Normalmente suelen ser una serie de pins ubicados en la parte inferior derecha de la caja (mirando la placa base montada desde el lateral). Como en todas las placas no es igual, lo mejor es mirarlo en el manual. Cables de los LEDs (POWER e IDE) y el altavoz (SPEAKER) suelen tener un cable de color y un cable blanco. El cable de color es el positivo y el blanco el negativo. Siempre los cables de color miran hacia un lado y el blanco mira hacia otro. El cable de color siempre mira hacia el pin 1 de estas patillas. Los conectores para visualizar la actividad del disco duro pueden estar situados más hacia el interior de la placa.
Conexión de los puertos serie, paralelo y USB (sólo placas Baby AT, 1998 hacia atrás). Análogo a puertos de expansión USB 2.0, Firewire, serial ATA, o conectores de tarjeta de sonido de placas modernas)
En las placas ATX no hace falta, ya que vienen integrados en la placa base. Para las placas Baby AT, tendrás que atornillar en los huecos para las tarjetas las chapas con conectores que te venían con la placa. El cable de los conectores deberás conectarlo al lugar adecuado de la placa base (el manual o un simple texto escrito en la propia placa te lo dirá). Recuerda prestar atención al cable rojo, que es el pin 1. Hazlo coincidir con el pin 1 del conector de la placa.
A veces el zócalo para conectar el cable tiene una muesca. En este caso, la muesca tiene que coincidir con el saliente que lleva el conector del cable para que éste encaje en el zócalo.
En caso de querer conectar en una placa moderna puertos adicionales USB, Firewire, Serial ATA o los conectores de joystick y/o entradas digitales de la tarjeta de sonido, deberemos atornillarlos de manera análoga a lo anterior y en la conexión a la placa base leer el manual, ya que cada fabricante coloca los conectores en un sitio.
NOTA: Mucho cuidado con confundir conectores USB con los Firewire, pueden dañar tu placa base.
El disco duro y el CD-ROM tienen dos conectores: uno de alimentación (de cuatro hilos y con unas muescas para encajar el conector) y uno alargado tipo cinta que es el cable de datos (de 50 patillas si la unidad es IDE o de 62 si la unidad es SCSI). Y saliendo de la fuente de alimentación hay unos cables de energía con dos tipos de conectores: grandes y pequeños. Los grandes (llamados MOLEX 4 pines grande) son para el CD-ROM y el disco duro, y el pequeño (llamado MOLEX 4 pines pequeño) es para la disquetera.
Pues bien. Primero conecta los cables de alimentación, como son de conector grande utiliza los cables con conector grande. Sólo tienen una posición. Por otro lado, los cables de datos tienen 1 ó 2 posiciones posibles. El cable de cinta posee un cable rojo (el pin 1) que normalmente tiene que estar mirando hacia el conector de corriente. Las unidades nuevas y los cables nuevos suelen tener una muesca que ha de encajar, por lo que no hay que preocuparse por lo del cable rojo.
El otro lado del cable de datos tiene que ir a la placa base (si es un cable IDE) o a la controladora SCSI (si es un cable SCSI, aunque es posible que la controladora esté conectada también a la placa base).
Hay que poner un cable de datos por canal IDE, es decir, si hay un maestro y un esclavo en el mismo canal habrá que poner un cable, si hay un maestro en cada canal habrá que poner dos cables. En el caso del SCSI, todos los dispositivos se conectan en el mismo cable.
La conexión de la disquetera se parece a la del disco duro, con la única salvedad que el conector de corriente y el cable de datos son más pequeños. El cable de corriente sólo tiene una posición, y el cable de datos posee 4 conectores diferentes. La disquetera de 3,5 pulgadas hay que conectarla en el tercero de éstos, ya que si te fijas hay unos cables que dan la vuelta. El momento en el que los cables dan la vuelta tiene que estar entre la disquetera y la placa base. Recuerda que el cable de datos tiene que mirar hacia el conector de corriente y en la placa base tiene que coincidir el cable rojo con el pin 1.
6: LA TARJETA DE EXPANSION:
Antes de insertar las tarjetas, tendremos que retirar la chapa que hay enfrente de la ranura donde vamos a insertarla. La chapa puede estar atornillada, o bien adherida a la caja mediante unos puntos de soldadura. Si es el segundo caso, podemos quitar las chapas fácilmente y sin doblar el resto mediante unos alicates, enganchando la chapa por el lado superior y moviéndola a ambos lados hasta que se suelte. Procura que no caigan virutas en la placa base que puedan hacer malos contactos en los circuitos impresos.
No todas las ranuras tienen el mismo tamaño, como puedes ver en este gráfico. En el slot AGP o en el PCI irá la tarjeta gráfica, en el PCI puede ir también la tarjeta aceleradora 3D o la controladora SCSI, y en el ISA puede ir el módem y la tarjeta de sonido. Si la tarjeta gráfica es PCI, móntala en el primer slot PCI, donde tendrás la máxima velocidad, fiabilidad y compatibilidad.
Actualmente, existen los slots PCI-Express que ha reemplazado por completo al slot AGP y, en el mundo de los servidores y estaciones de trabajo, unos slots más largos de 64 bits denominados PCI-X. No salen dibujados, pero el manual de la placa base te ayudará a identificarlos.
7º -LOS ULTIMOS TOQUES INTERIORES:
Aún puede que queden algunos cables internos por conectar. Por ejemplo, el cable de audio que va el CD-ROM a la tarjeta de sonido (que puede ser analógico con 4 hilos o digital con 2, depende de nuestra unidad de CD), el cable del LED de actividad de la controladora SCSI, el cable de los conectores digitales de la tarjeta de sonido, el cable de la descompresora MPEG-2, sintonizadora de TV o capturadora de vídeo a la tarjeta de sonido, la conexión SLI de dos Voodoo2 o dos gráficas PCI-Express modernas, conectores de audio/USB/Firewire de la parte frontal de la caja, etc.
Y por último revisa todo asegurándote de que está todo bien.
8º - LAS CONECCIONES EXTERIORES:
Conectar:
El teclado (si es un conector tipo DIN-5 conéctalo a su conector y si es tipo PS/2 conéctalo a su respectivo conector teniendo cuidado de no confundirte con el del ratón PS/2). Si es USB, tendrás enchufarlo a un conector de ese tipo y habilitar el USB y luego el USB Keyboard en la BIOS.
El sonido. Las tarjetas de sonido antiguas tenían LineOUT para enchufarlo a un equipo de música y SpeakerOUT para enchufarlo a unos altavoces de PC. Las actuales tienen LineOUT para todo, inclusive capacidad de enchufar hasta 7 altavoces. Mira el manual de tu tarjeta de sonido y tus altavoces de PC para ver la conexión correcta. Además, algunos altavoces de PC requieren que realices una conexión digital a través del conector SPDIF out de la tarjeta de sonido. Asimismo, ese conector SPDIF lo puedes conectar a un grabador de CD, de minidisc o incluso un amplificador de cine en casa para escuchar Dolby Digital y DTS de tus DVDs en tu equipo de casa. Lee bien el manual de tu tarjeta de sonido para explotar al máximo sus posibilidades.
De izquierda a derecha: Salida digital SPDIF, Entrada de línea, Micrófono, Salida de línea, Salida canales traseros, Puerto.
La impresora (lleva un conector DB-25, o sea de 25 pins, y se conecta al puerto paralelo). Si es moderna, tendrás que enchufarla a un puerto USB. No olvides habilitarlo luego en la BIOS.
Conector DB-25 del puerto paralelo
El módem (usa un cable estándar de teléfono de 2 ó 4 hilos RJ-11, teniendo cuidado de no enchufarlo a la salida de teléfono en caso de que estén presentes los dos conectores).
El escáner o la unidad ZIP a la controladora SCSI, si es que los hay, o si son modernos a un conector USB.
Tarjeta de red. Recomendamos usar sólo conexiones con RJ-45, ya que con cable coaxial BNC trae muchos problemas y no da apariencia de calidad.
Conector RJ-45
La tarjeta aceleradora 3D tipo 3Dfx Voodoo o la descompresora MPEG-2, si es que la hay (conecta la tarjeta gráfica a la aceleradora o la descompresora mediante el cable que se suministra, y el monitor conéctalo a la aceleradora o descompresora). Esto casi no se ve, ya que las tarjetas gráficas actuales son todo terreno y procesan 2D, 3D y descompresión MPEG-2 por hardware.Un cable externo entre gráficas actualmente (año 2005-2006) puede encontrarse también en configuraciones de gráficas duales con ATI Crossfire.
Y por supuesto, los diversos tipos de joysticks, webcams, volantes con pedales a los puertos USB :-)
NOTA: Por último, el cable de corriente de la fuente de alimentación de la caja del PC. ¡No olvides poner el conmutador de la fuente en ON en caso de tenerlo!
9º - LA HORA DE LA VERDAD, EL PRIMER ENCENDIDO, SUERTE¡:
Revise todas las conexiones y, una vez realizada dicha operación, estrena el botón POWER por primera vez.
Mira en la pantalla. Si se ve algo... ¡¡¡BIEN!!! (da igual que luego haya errores, pero es muy importante que salga algo ya que asegura que vamos por buen camino y no hemos roto nada o tenemos incompatibilidades serias). Quizás no funcione perfectamente por problemas de compatibilidad, de eso de darás cuenta cuando instales algún sistema operativo y obtengas errores. Si no se ve nada, :'-( ve al paso 10. Si es el primer caso, empezarán a salir los letreros y posiblemente no encuentre unidades de arranque (quizás la disquetera).
En caso que todo funcione, tendrás que configurar la BIOS. Lee nuestra guía y el manual de tu placa base, aunque quizás te resulte raro si nunca lo has hecho, la verdad es que está todo muy bien documentado y no es tan dificil.
Hecho esto, instala el Windows o el sistema operativo que hayas elegido. Normalmente el instalador de Windows trae el particionador y formateador de disco duro integrado, así que es muy fácil.
Si lo quieres hacer manual, con Windows 95, 98 o Millenium, primero, tendrás que hacer una partición en el disco duro con FDISK (si te sale la opción ¿desea activar el soporte para discos duros grandes? quiere decir que si quieres FAT32. Si tienes un disco duro de más de 2 Gb y el sistema operativo Windows 95 OSR2 o Windows 98, dale que sí. Después, crea una partición primaria DOS utilizando el 100% del espacio), y después formatea el disco con FORMAT C:. Una vez hecho eso, instala el sistema operativo desde disquetes o el CD-ROM (para ello lee el manual).
Si tienes Windows NT, en alguna de sus versiones (NT 3.51, NT 4.0, 2000 o XP, recomendamos formatear el disco duro con sistema NTFS. El particionador y programa de formateo viene con el instalador y es muy fácil de usar, mucho más que FDSIK y FORMAT de MS-DOS y de los Windows 95, 98, Millenium basados en él.
Una vez instalado Windows, lee los manuales de tus componentes y mira como se instalan los drivers de todo. Es muy fácil y es sólo dar clics con el ratón, si has sido capaz de montar tu ordenador esto no te tiene que suponer ningún problema.
Si tienes problemas con la configuración, mira en la sección Windows
10º - ¿Qué pasa si algo no funciona? :-)
Si tienes más problemas, prueba a entra en los canales de IRC Hispano donde te puedan ayudar, como #hardware o #informatica. En la sección Manuales tienes una guía sobre el uso del mirc
Eso es todo. Disfruta tu nuevo ordenador :-)
VER VIDEO:
http://www.youtube.com/watch?v=-L7eqsvqLrE
